【弱电施工一定要看看】多功能厅灯光音响布线方案

多功能厅的建设，主要是以满足演讲、报告、会议、演出、多媒体信号处理播放等各项职能的要求。其中多功能厅灯光音响系统是整个多功能厅的灵魂，而要做好这两个部分在整个前期施工布线过程就尤为重要。

接下来意昂体育科技利用14年行业经验为大家介绍一下在多功能厅灯光音响中前期施工布线方案。

线路敷设：

所有线路的敷设均采用钢管穿管敷设。管线施工按照《电气装置安装工程1Kv及以下配线工程施工及验收规范》GB50258-96的要求进行多功能厅灯光音响.

线材配用：

所有信号连接线缆均按照多功能厅灯光音响的规格品牌敷设。

多功能厅灯光音响连接方式：

所有的设备之间的信号连接均按照广播电视设备的高工艺和质量要求进行。

多功能厅灯光音响布线方式：

（1）  各管路敷设结合其它专业的路由选择切合实际的敷设方法； 路由敷设选用镀锌金属线槽和热镀锌钢管结合的方法进行；

（2） 线槽与线管必须按照规范进行固定，墙面采用线卡或支架固定，吊顶内采用吊架固定，固定距离符合施工规范要求。

（3） 线缆的弯曲半径不大于线缆直径的15倍，电源线宜与信号线、控制线分开敷设；

（4） 线缆长度应逐盘核对，并根据设计图上各段的长度来选配线缆。宜避免线缆的接续，当线缆接续时应采用专用接插件。

多功能厅灯光音响施工工艺：

参照《视听、视频和电视系统中设备互连的优选配接值》GB/T15859-1995、《声系统设备互联优选配接值》GB/T14197-93、《声系统设备互联用连接器应用》GB/T14947-94、《视听系统设备互连用连接器的应用》GB/T15644-95等相关国家标准进行。

多功能厅灯光音响机房布线：

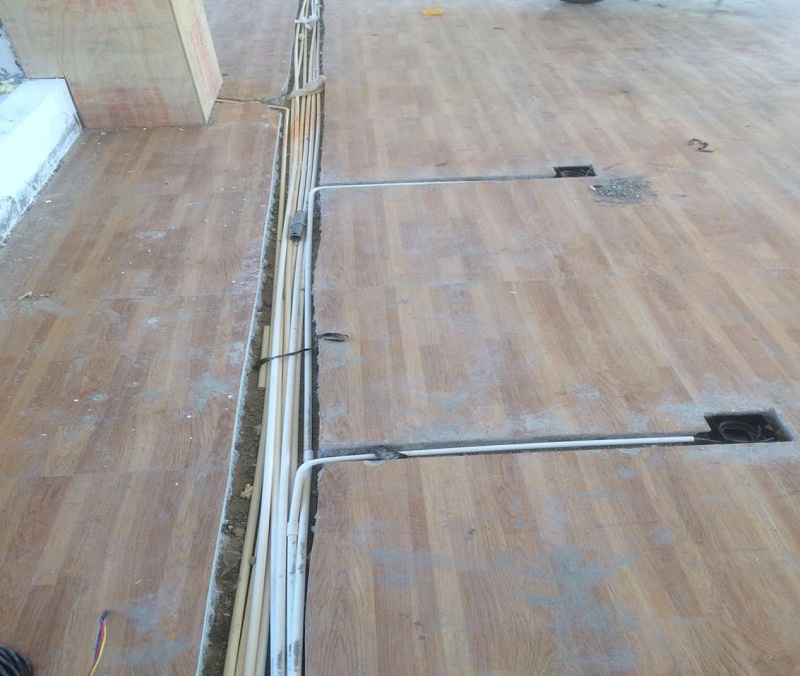

采用地槽和墙槽时，线缆应从机架、控制台低部引入，将线缆顺着所盘方向理直，按线缆的排列次序放入槽内，拐弯处应符合线缆曲率半径要求；

线缆离开机架和控制台时，应在距起弯点10毫米处捆绑。根据电缆的数量应每隔100～200毫米捆绑一次；

有线槽时，线槽每隔一定距离留出线口，线缆由先扣从机架上方引入，并成困绑扎。

线缆在机房静电地板下课灵活铺设，并应顺直无扭绞；

在布线的线缆两端应留适度的余量并标注明显的永久性标记。

多功能厅的建设中多功能厅灯光音响的布线非常重，隐蔽工程预埋细节一定要做好记录，今后在设备使用中排查故障提供可查询依据。
